Détails sur le produit:
Conditions de paiement et expédition:
|
Nom: | projecteur de profil horizontal | Écran de projection: | 300mm |
---|---|---|---|
Lentille facultative: | 10X, 20X, 50X, 100X | Résolution: | 0.5μm |
Voyage d'axe de X.Z (millimètres): | 10X, 20X, 50X, 100X | Garantie: | 1 année |
Surligner: | automated optical comparator,horizontal optical comparator |

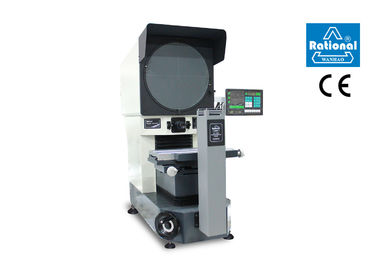

Longtemps a progressé la chaîne rotatoire de Digital du comparateur 0~360° d'écran optique horizontal de projecteur
Dossier de produit :
Le projecteur de profil horizontal, un instrument de mesure ergonomique avec la structure mécanique fiable et le rapport optique de haute précision, peuvent de manière efficace et efficiente inspecter le profil, la section, la surface et le contour de l'objet compliqué.
Cet instrument, qui intègre des optique, des machines et l'électronique, peut effectuer suffisamment la mesure directe et la mesure comparative pour l'objet mesuré, tel qu'emboutir les pièces, la vitesse, le fil, et le coupeur de fraisage, etc. Il est très utilisé dans les domaines de la fabrication de machine, de l'électronique, du moule, du mètre, etc.
Caractéristiques :
Modèle | CPJ-4025W | |||||
Voyage d'axe des abscisses (millimètre) | 250 | |||||
Voyage d'axe des y (millimètre) | 150 | |||||
Taille de table de travail (millimètre) | 450×200 | |||||
Chaîne d'oscillation | ±15° (peut être fait sur commande à ±25°) | |||||
Résolution (μm) | 0,5 | |||||
Erreur d'indication (millimètre) | X, axe des y : (2.5+L/100). Axe des z : 3.5+L/50 (L est la longueur de l'objet mesuré. Unité : millimètre) | |||||
Voyage d'axe des z (millimètre) | 100 (focalisation) | |||||
Poids (kilogramme) | 240 | |||||
Dimension (millimètre) | 1215×646×1210 | |||||
Projectorscreen | Taille (millimètre) | Ф 400 | ||||
Gamme rotatoire | 0~360° | |||||
Résolution | 1' ou 0.01° | |||||
Lentille (CPJ-4025W) | Rapport optique | 5× (facultatif) | 10× (standard) | 20× (facultatif) | 50× (facultatif) | 100× (facultatif) |
Champ visuel (millimètre) | Ф80 | Ф40 | Ф20 | Ф8 | Ф4 | |
Distance de fonctionnement (millimètre) | 93,7 | 103,9 | 95,1 | 65,7 | 35,0 | |
Système de traitement de données | DRO multifonctionnel DC-3000 | |||||
Illumination | Transmission : Lampe de l'halogène 24V/150W. Réflexion : Lampe de l'halogène 21V/150W. | |||||
Accessoires | Imprimante, détecteur de bord, logiciel de mesure M2D-CPJ, etc. | |||||
Alimentation d'énergie : C.A. 100-240V 50/60Hz. Puissance totale : 450W |
Nos services
Rationnel est commis à offrir les produits de qualité de la meilleure qualité et les services satisfaisants à nos clients. Nous regardons le service après-vente avec l'importance qu'il mérite.
Si vous rencontrez un problème, laissez la notre connaissance de produit et expérience collective réduire au minimum vos désagréments.
Nous t'offrons l'appui, les services de mesure, l'entretien, les réparations, les mises à jour et les modifications de démarrage. Vous pouvez compter sur nous.
Nous nous consacrons à fournir le support technique et les services continus y compris notamment ce qui suit :
1. à régulation de processus et amélioration.
2. formation et évolution de machines.
3. machines, métrologie, ventes et services.
4. réparation d'entretien de spécialiste, et rénovation.
5. consultation et services consultatifs.
6. Support technique en ligne.
7. Formation sur place et service après-vente par nos distributeurs dans le monde entier.
Nos services de support sont principalement sur le projecteur de profil, système de mesure visuel (VMS), système de mesure du même rang (CMS), outil Presetter, interféromètre de lumière blanche, instrument de mesure de taille, échelle linéaire, lecture de Digital, IC, mesurant le logiciel.
